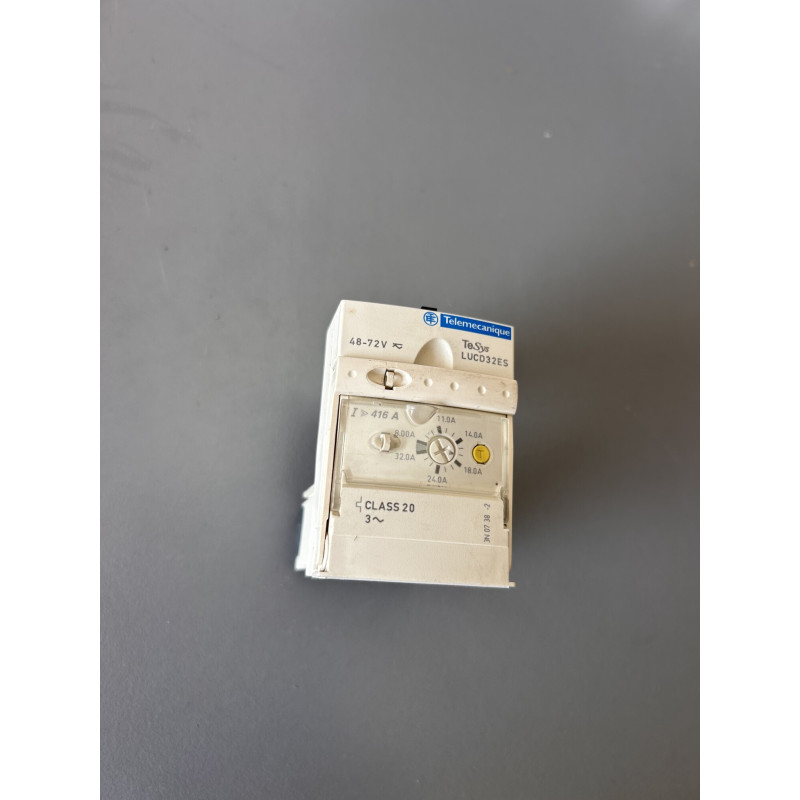

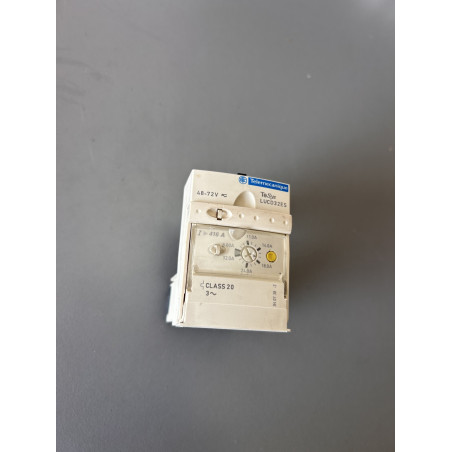

Module de commande à déclenchement électroniqueTélémécanique LUCD32E5

Caractéristiques

• Plage de réglage du courant thermique (Ir) : 8 à 32 A (réglage continu via potentiomètre)
• Courant de déclenchement magnétique (Im) : env. 13 × Ir
• Classe de déclenchement : 20 (temps de déclenchement standard moteur)
• Type de réseau : triphasé AC
• Tension de commande (Us) : 48 à 72 V AC (inscrit en haut du module)
• Courant nominal d’emploi (Ie) : jusqu’à 32 A
• Tension d’emploi (Ue) : 690 V max
• Pouvoir de coupure (Icu/Ics) : dépend du bloc LUB associé (jusqu’à 50 kA selon modèle)
• Nombre de pôles protégés : 3
• Bloc de puissance compatible : LUB32
• Modules optionnels latéraux :
  • LU9 C1 (cache isolant)
  • LUFC / LUFP (contacts auxiliaires)
• LUCM / LUCC (modules de communication)
• Type de moteur : asynchrone triphasé, démarrage direct
• Puissance moteur maximale :
  • jusqu’à 15 kW sous 400 V AC
  • jusqu’à 10 HP sous 480 V AC
• Indice de protection : IP20
• Température d’utilisation : -20 °C à +60 °C
• Poids : env. 0,25 kg
