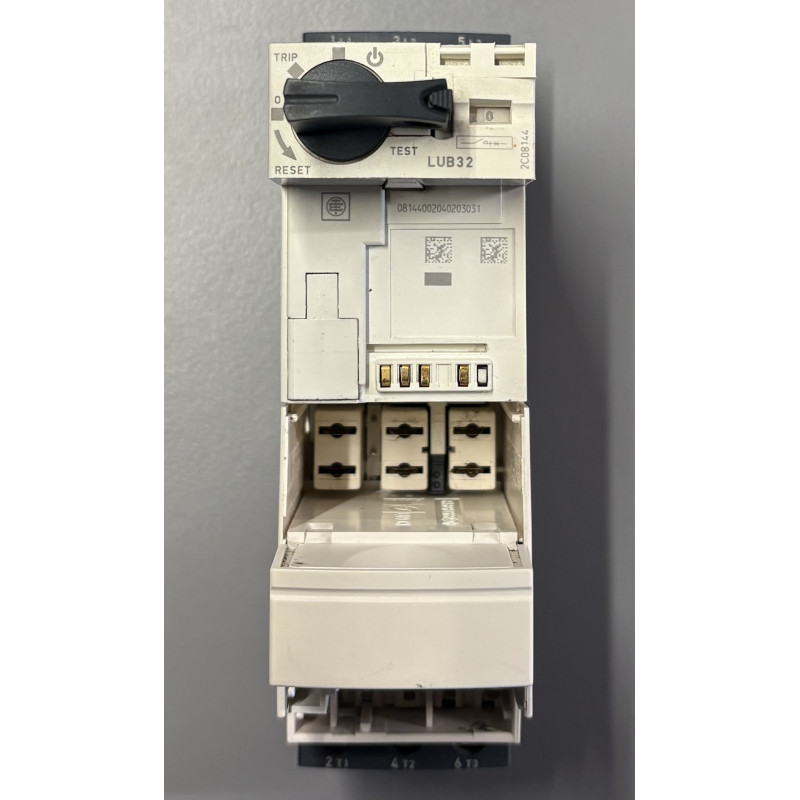

Base de disjoncteur moteur modulaire Télémécanique LUB32

Caractéristiques

• Courant nominal (Ie) : jusqu’à 32 A
• Tension d’emploi (Ue) : 690 V AC max, 50/60 Hz
• Pouvoir de coupure : jusqu’à 50 kA selon configuration et module de protection associé
• Tension d’isolement (Ui) : 690 V
• Tension de tenue impulsionnelle (Uimp) : 6 kV
• Nombre de pôles : 3
• Catégorie d’emploi : AC-3
• Type de raccordement : bornes à vis pour câblage direct moteur
• Commandes intégrées :
  • Sélecteur rotatif : positions Trip / Reset / Off / Test
  • Bornes de sortie : T1, T2, T3
  • Bornes d’entrée : L1, L2, L3
• Fonctions intégrables via modules amovibles :
  • Protection électronique du moteur (modules LUCA, LUCB, LUCD)
  • Contrôle et diagnostic (module d’interface LUCM ou communication BUS)
  • Accessoires pour commande locale (boutons, interrupteurs, auxiliaires)
• Indice de protection : IP20
• Fixation : Rail DIN ou vis
• Température de fonctionnement : -20 °C à +60 °C
• Poids : env. 0,6 kg

Remarques

• Ce bloc ne fonctionne pas seul : il doit être associé à un module de commande TeSys U (référence LUCA, LUCB ou LUCD selon le type de protection souhaitée).
• Le système TeSys U est une alternative compacte au couple GV2 + LC1D, avec un gain de place et un diagnostic intégré.
• Normes : IEC/EN 60947-4-1 et IEC/EN 60947-2.
