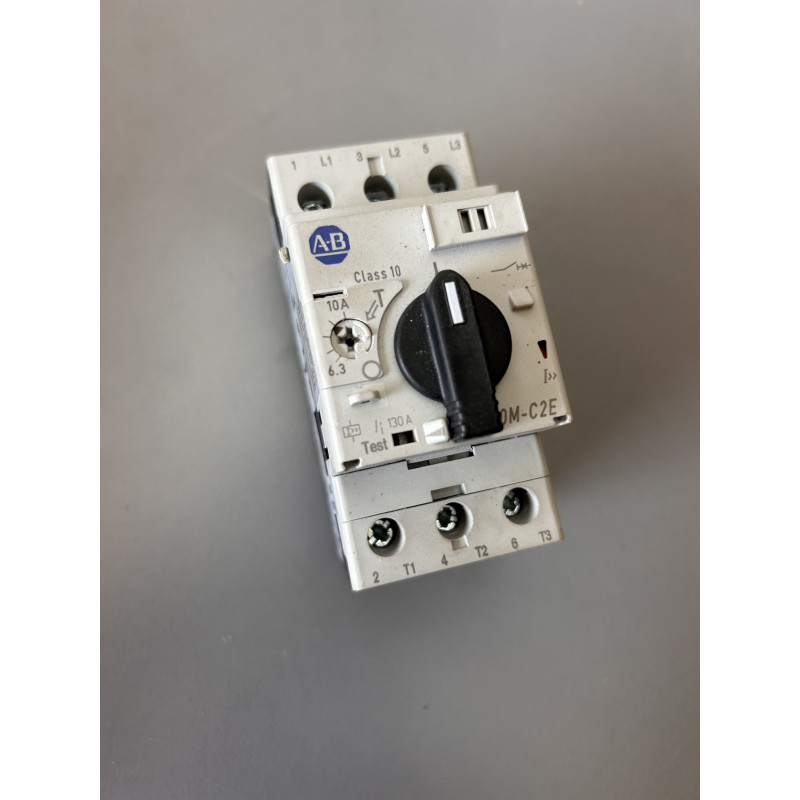

Disjoncteur moteur magnétothermique Allen-Bradley 140M-C2E-C10

Caractéristiques

• Type de déclencheur : Magnétothermique
• Classe de déclenchement : Classe 10 (temps de déclenchement standard pour moteurs).
• Plage de réglage du courant (Ir) : 6,3 à 10 A
• Courant nominal (In) : 10 A
• Tension d’emploi (Ue) : jusqu’à 690 V AC, 50/60 Hz
• Tension d’isolement (Ui) : 690 V
• Tension de tenue impulsionnelle (Uimp) : 6 kV
• Pouvoir de coupure (Icu / Ics) :
  • 100 kA à 400 V AC
  • 50 kA à 690 V AC
• Catégorie d’emploi : AC-3
• Puissance moteur maximale :
  • 2,2 kW à 230 V
  • 4 kW à 400 V
  • 5,5 kW à 500 V
  • 7,5 kW à 690 V
• Bornes principales :
  • Entrée : L1, L2, L3
  • Sortie : T1, T2, T3
• Commande frontale rotative :Positions : ON / OFF / TEST / TRIP
• Réglage du courant thermique : molette graduée sur la face avant
• Fixation : Rail DIN 35 mm ou par vis
• Indice de protection : IP20
• Température de fonctionnement : -20 °C à +60 °C
• Poids : environ 0,3 kg
