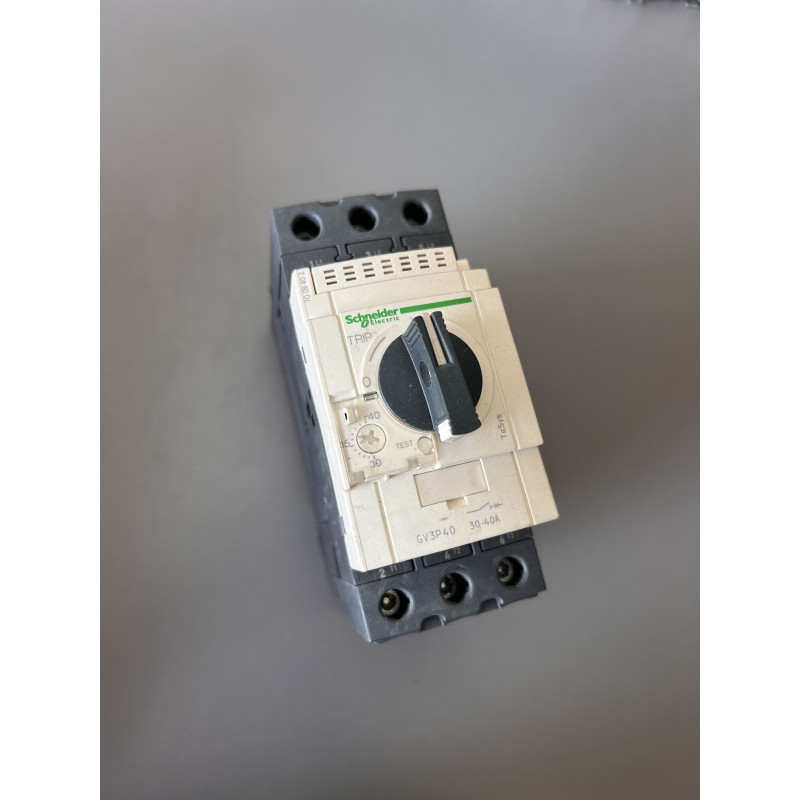

Disjoncteur moteur magnétothermique Schneider GV3P40

Caractéristiques

• Type de déclencheur : Magnétothermique
• Classe de déclenchement : 10 A (démarrage standard moteur).
• Plage de réglage du courant (Ir) : 30 à 40 A
• Courant nominal (In) : 40 A
• Courant de coupure (Icu) :
  • 100 kA à 230/240 V AC
  • 50 kA à 400/415 V AC
  • 25 kA à 690 V AC
• Tension d’emploi (Ue) : jusqu’à 690 V AC, 50/60 Hz
• Tension d’isolement (Ui) : 690 V
• Tension de tenue impulsionnelle (Uimp) : 6 kV
• Catégorie d’emploi : AC-3
• Puissance moteur maximale :
  • 11 kW à 230 V
  • 18,5 kW à 400 V
  • 22 kW à 500 V
  • 30 kW à 690 V
• Bornes principales :
  • Entrée : L1, L2, L3
  • Sortie : T1, T2, T3
• Réglage du courant thermique : molette frontale graduée
• Commande rotative à 3 positions : OFF / ON / TEST
• Fixation : Rail DIN ou vis
• Indice de protection : IP20
• Température de fonctionnement : -20 °C à +60 °C
• Poids : environ 0,6 kg
