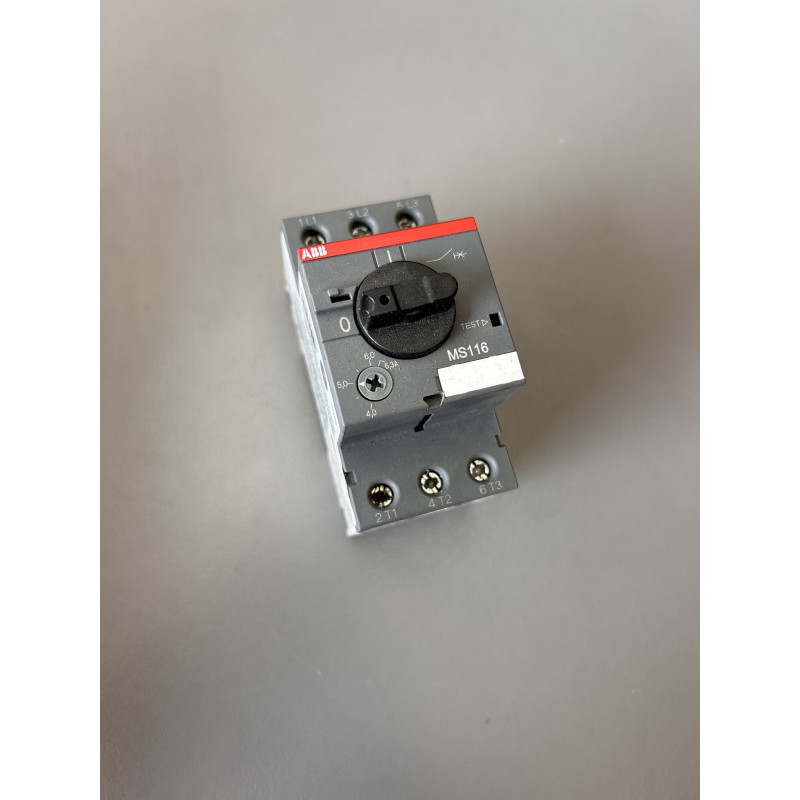

Disjoncteur moteur magnétothermique ABB MS116-6.3

Caractéristiques

• Type de déclencheur : Magnétothermique
• Classe de déclenchement : 10A (démarrage standard moteur).
• Plage de réglage du courant (Ir) : 4,0 à 6,3 A
• Courant de service (Ie) : 6,3 A
• Courant de coupure (Icu) :
  • 50 kA à 400 V AC
  • 10 kA à 690 V AC
• Tension d’emploi (Ue) : jusqu’à 690 V AC, 50/60 Hz
• Tension d’isolement (Ui) : 690 V
• Tension de tenue impulsionnelle (Uimp) : 6 kV
• Pouvoir de coupure :
  • 50 kA à 400 V AC selon IEC/EN 60947-2 / -4-1
• Catégorie d’emploi : AC-3
• Puissance moteur maximale :
  • 2,2 kW à 230 V
  • 4 kW à 400 V
  • 5,5 kW à 500 V
  • 7,5 kW à 690 V
• Bornes de puissance :
  • Entrée : L1 – L2 – L3
  • Sortie : T1 – T2 – T3
• Protection thermique réglable par molette frontale
• Test de déclenchement manuel
• Fixation : Rail DIN ou montage par vis
• Indice de protection : IP20
• Température de fonctionnement : -25 °C à +55 °C
• Poids : env. 0,35 kg
