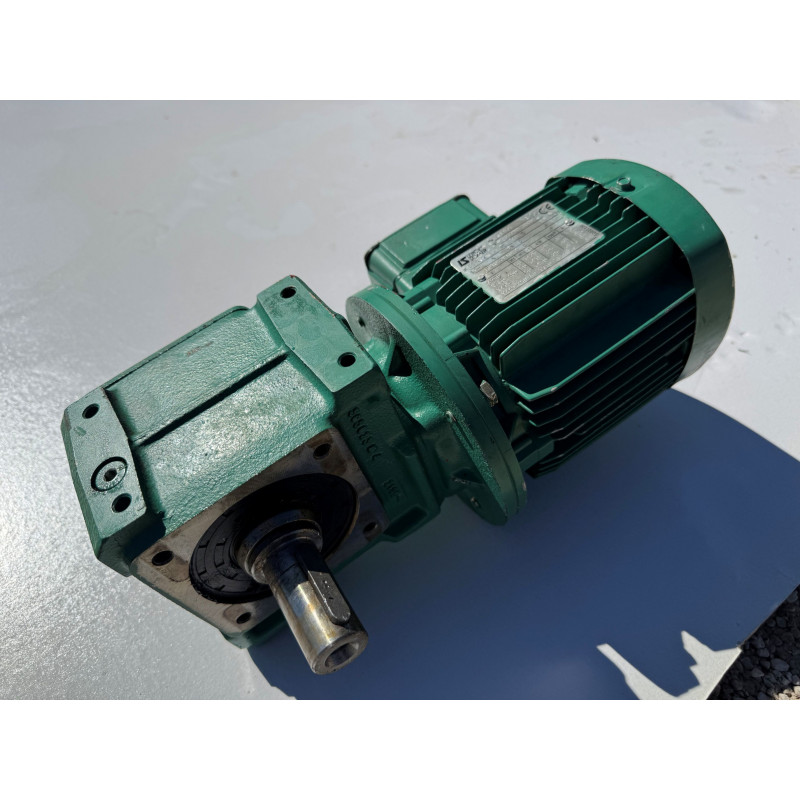

Moteur LEROY-SOMER tiphasé Type : LS71 + Réducteur : MB 2201 B00G

Caractéristiques techniques du moteur

• Puissance : 0,25 kW (¼ CV)
• Tension nominale :
  • Δ 230 V / 50 Hz → 0,25 kW, 1425 tr/min, cos φ = 0,65, courant 1,4 A
  • Υ 380–400 V / 50 Hz → 0,25 kW, 1415 tr/min, cos φ = 0,63, courant 0,8 A
  • Υ 415 V / 50 Hz → 0,25 kW, 1430 tr/min, cos φ = 0,6, courant 0,8 A
  • Υ 440–480 V / 60 Hz → 0,3 kW, 1710 tr/min, cos φ = 0,7, courant 0,8 A
• Rendement (η) : non indiqué (faible vu la puissance)
• Indice de protection : IP55
• Classe d’isolation : F
• Température ambiante max : 40 °C
• Service : S1 (continu)

Caractéristiques techniques du réducteur

• Rapport de réduction (i) : 60
• Vitesse de sortie (n₂) : 23,8 tr/min
• Lubrification : Huile synthétique SHC 634 (Mobil ou équivalent)

Caractéristique de l'ensemble moto-réducteur

• Moteur accouplé : Leroy-Somer LS71
  • Puissance : 0,25 kW
  • Vitesse moteur : ~1425 tr/min (50 Hz)
• Réducteur : MB 2201 B00G
  • Rapport i = 60
  • Vitesse de sortie ≈ 23,8 tr/min (confirmé sur plaque)
  • Couple de sortie : environ 70 – 90 Nm (selon rendement mécanique, généralement ~85%)
